電化學檢測原理與紫外光法原理介紹



臭氧檢測儀應用范圍主要是2方面，一是用于檢測臭氧制備車間、化工、石油、造紙、紡織、制藥和香精香料工業、食品醫藥車間等場合中臭氧濃度含量 。另一種是檢測臭氧發生器出口或臭氧水處理后臭氧尾氣的檢測。2種臭氧檢測儀的原理不同，本文主要介紹紫外法臭氧在線檢測儀的檢測原理和校準方法。



一、臭氧檢測儀的檢測原理



臭氧檢測儀的檢測原理主要有電化學檢測原理、紫外光法原理等。



電化學臭氧檢測儀是由電化學臭氧傳感器和控制機頭構成。電化學臭氧傳感器原理：臭氧氣體通過多孔膜和傳感器發生反應。當臭氧進入與電解質接觸時，電化學電位發生變化引起電子的電極之間的流動。在零級空氣中，很少或沒有電子流發生。隨著臭氧濃度的增加，電氣信號成比例的增加。



紫外光法原理。地球大氣層上有一層臭氧層，科學家們已經發現臭氧層能吸收紫外線，研究表明臭氧僅對波長253.7nm的紫外線具有很大吸收系數，在此波長下紫外線通過臭氧會產生衰減，符合蘭波特——比爾定律。該方法已被美國等國家作為臭氧標準分析方法。而紫外光法的原理，就是用穩定的紫外燈光源產生紫外線，用光波過濾器過濾掉其它波長紫外光，只允許波長253.7nm通過。經過樣品光電傳感器，再經過臭氧吸收池后，到達采樣光電傳感器。通過樣品光電傳感器和采樣光電傳感器電信號比較，再經過數學模型的計算，就能得出臭氧濃度大小。與電化學法相比，紫外光法臭氧檢測儀的壽命更長、精度更高！

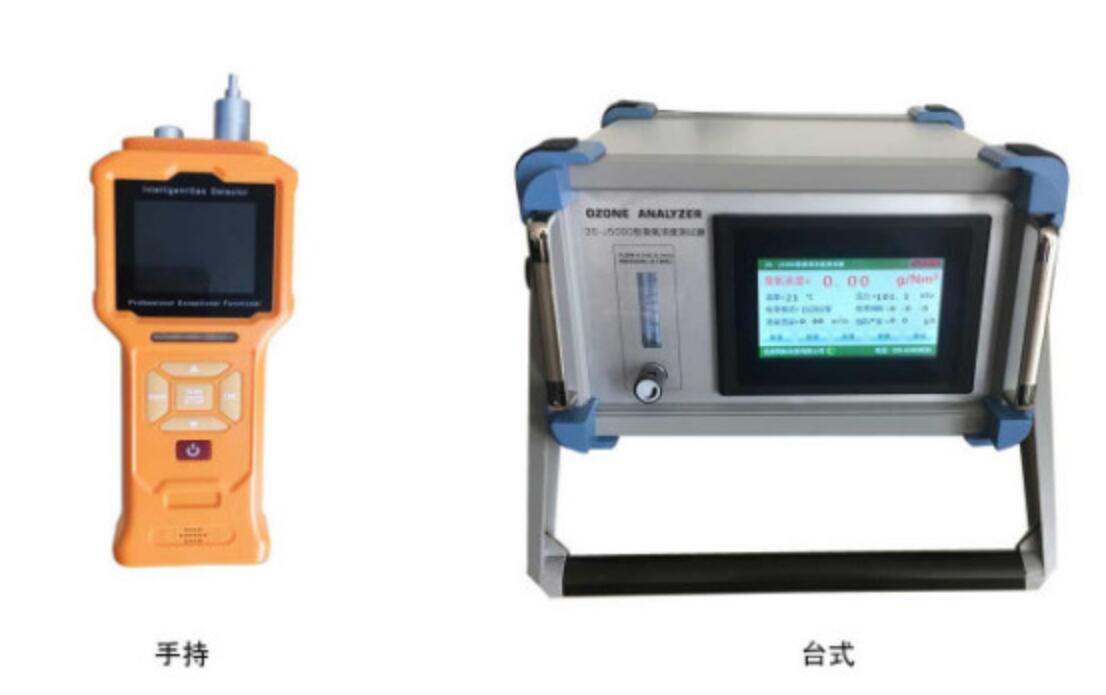

電化學法一般檢測空間中臭氧含量，常用量程為0-50ppm（北京同林3S-J2）。

紫外法一般測臭氧發生器出口或尾氣臭氧含量，常用量程為0-200mg/L（北京同林3S-J5000）



二、紫外法臭氧檢測儀校準方法



1. 校準儀器校準 ：采用紫外光法臭氧檢測儀對已生產的臭氧檢測儀進行分布選取10個測試點對比，誤差范圍控制在+1 %以內為合格。

2. 化學滴定法 ：國際公認化學方法即碘化鉀、硫代硫酸鈉滴定法來檢測臭氧濃度。我們也分布選取10個測試點，然后用臭氧檢測儀與化學滴定法測試的10個點進行對比，誤差范圍控制在 +1%以內。碘化鉀滴定法原理是用強氧化劑臭氧與碘化鉀反應,使碘游離出來到水里，水就會變?yōu)椴枭＃ǚ磻?yīng)式： O3+2KI+H2O O2+I2+KOH）利用硫代硫酸鈉標準液滴定，使游離碘變?yōu)榈饣c，反應終點為水完全褪色。（反應式：I2+2Na2S2O3 2NaI+Na2S4O6）



臭氧濃度：C= (Ana×B×2400) / V0 單位 (mg/l)

(注釋：Ana----硫代硫酸鈉標準溶液用量ml ； B---硫代硫酸鈉標準溶液濃度mol/l；

V0-----臭氧氧化其他取樣體積ml )



如果對電化學檢測原理與紫外光法原理還有疑問，可以聯系在線工程師。
