如何測量臭氧納米氣泡？
在評估細氣泡的工作原理之前，重要的是要知道您正在使用的細氣泡的尺寸分布和數量濃度。當您注意到它起作用時，您應該知道所需的很小濃度和/或大小分布。這使您能夠優化細小氣泡的生成，而不會浪費生成時間并很大限度地減小系統尺寸。另一方面，有些應用需要高于100M/ml的濃度，而使用濃度為50M/ml的超細氣泡發生機，您無法判斷效果。
我們需要足夠細小的氣泡濃度。細小氣泡可以通過測量小顆粒的相同技術進行測量。您可以通過相機（計數像素大小）或激光（計數停電時間）來測量MB，也可以作為了解數字索引的簡單方法，您可以參考濁度信息。

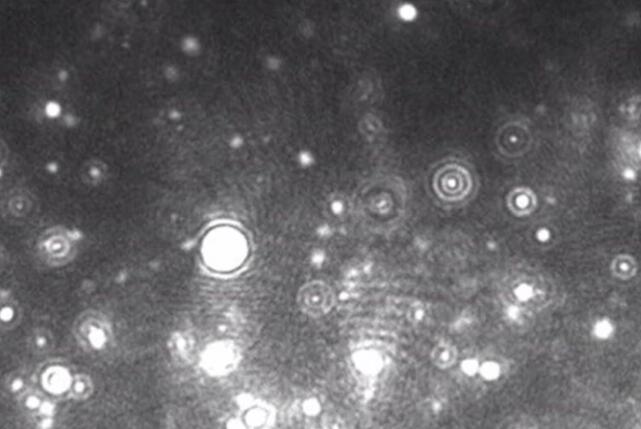

測量納米氣泡時，常見的方法是分析布朗運動。使用激光和顯微鏡捕捉來自 UFB 的散射光，拍攝視頻并分析每個 UFB 的移動速度。（它被稱為粒子跟蹤分析=PTA）。如您所知，布朗運動速度不取決于材料的類型，而僅取決于尺寸、液體溫度和液體粘度。你知道液體溫度和粘度，所以快速的布朗運動意味著小的超細氣泡，而慢速運動意味著相對較大的超細氣泡。通過跟蹤布朗運動，您將知道每個超細氣泡的大小。
納米氣泡的商業測量設備？
過去，納米氣泡發生器的發現和發展速度很慢，因?yàn)楹茈y測量納米氣泡。基于市場上可用的顆粒測量設備，使用相同的測量方法測量納米氣泡，并非容易。
|
Malvern NanoSight |
NanoSight NS300 / NS500 |
10nm |
Particle tracking analysis |
|
Shimadzu |
SALD7100HH |
|
Laser diffraction scattering |
|
Sympatec |
HELOS |
100nm |
Laser diffraction scattering |
|
Malvern Instruments |
Zetasizer Nano |
|
Dynamic light scattering |
|
Otsuka Electronics |
ELSZ-2plus |
|
Dynamic light scattering |
|
Sympatec |
NANOPHOX |
|
Dynamic light scattering |
|
Archimedes |
Affinity Biosensors |
|
Resonant mass measurement |
|
IZON |
qNano |
|
Electrical sensing zone |
|
Beckman Coulter |
Multisizer 4 |
|
Electrical sensing zone |
|
Micromeritics |
Elzone II 5390 |
|
Electrical sensing zone |
從理論上講，上述所有設備都應該能夠測量納米氣泡，但有一個問題。當測量顆粒時，這將向檢測傳感器提供強衍射激光，以便對其進行測量。另一方面，在測量納米氣泡時，它們在檢測傳感器的范圍內非常暗。這導致許多納米氣泡沒有被檢測到。也就是說，NanoSight NS500 可以測量低至 10nm 的顆粒，但當涉及到納米氣泡時，檢測限可能高達 60nm。許多其他測量設備制造商只能檢測較大的顆粒/氣泡，因?yàn)榧{米氣泡的模態直徑總是在50~90nm之間。
